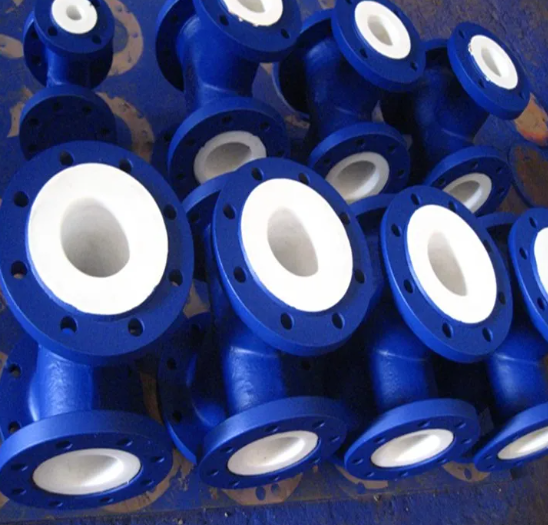

衬四氟三通、四通是一种钢塑复合管件产品，由外部碳钢（或不锈钢）基体与内部聚四氟乙烯（PTFE）衬里复合而成。三通用于主管道与支管的三向连接，四通则用于四向管道分流或汇集。该类产品结合了钢结构的承压能力与四氟材质的耐腐蚀特性，广泛应用于化工、石油、制药、冶金、环保等行业的腐蚀性介质输送管路系统。
二、核心性能参数
以下为产品的主要技术指标：
1. 适用温度范围
常规使用温度范围为 -20℃ 至 180℃。在特定工况条件下，部分产品可在 -60℃ 至 150℃ 范围内稳定工作，极限工况下正压可耐温至 220℃（需采用等压工艺）。
2. 适用压力条件
正压承受能力：常规设计可承受 ≤1.6MPa 至 2.5MPa 的工作压力
负压承受能力：根据不同工艺，可承受 -0.07MPa 至 -0.098MPa 的负压工况
3. 规格范围
公称通径范围：DN10 - DN600（1英寸至24英寸）
支管规格：可根据需求生产等径三通/四通和异径三通/四通
4. 耐腐蚀特性
PTFE材料具有优良的化学稳定性。除熔融态碱金属（锂、钠、钾）、三氟化氯、六氟化铀及全氟煤油外，该产品能够耐受包括浓盐酸、氢氟酸、硫酸、硝酸、磷酸、醋酸、苛性钠、氯气、各种有机溶剂等几乎所有化学介质的腐蚀。
5. 执行标准
衬里制造标准：HG/T 21562-94（注：该标准已被 HG/T 20538-2016 替代，但仍是行业通用参照标准）
法兰连接标准：可按HG、GB、JB、ANSI、JIS、BS、DIN等标准生产
钢管基体：20#无缝钢管，执行GB/T 8163标准
三、产品结构特点
1. 整体模压成型工艺
衬四氟三通、四通采用“模压整体、一次成型”的加工方式，将优质聚四氟乙烯粉料直接压入钢件内壁经高温烧结成型。该工艺使形状不规则的三通、四通的内衬层完全成为一个整体，无拼缝、无需焊接，显著提高了产品的密封性和抗渗透能力。
2. 等体化衬里结构
选用优质聚四氟乙烯树脂，通过整体模压烧结工艺，将氟塑料与钢管基体热熔结合，实现钢-氟同步伸缩，解决了冷热伸缩不同步导致的内衬层脱落或开裂问题。
3. 高密度与抗渗透
模压成型后PTFE衬里层密度高、厚度均匀（可达10mm左右），能够有效抵御小分子气体（包括氧气、二氧化碳、氯气、氯化氢气体）的渗透。
4. 密封性能优良
衬里层密封面平整、厚实，具有良好的自密封性能，部分工况下无需额外使用垫片即可实现有效密封。
四、不同工艺类型对比
工艺类型 适用压力 适用温度（正压） 适用温度（负压） 特点
模压工艺 -0.07~2.5MPa ≤170℃ ≤130℃ 传统工艺，性价比高，适用于大多数常规工况
等压工艺（30MPa成型压力） -0.098~2.5MPa ≤220℃ ≤200℃ 耐温和耐负压性能更优，适用于极限真空工况，成本约高20%
五、选型与尺寸说明
1. 通径注意
对于小口径三通、四通（DN≤65），为保证实际通径满足设计要求，钢壳基体需选用大一个规格的钢管与法兰组焊。例如：DN25的三通需选用DN32的钢管配合DN25的法兰进行组焊。
2. 长度公差
管件连接处需预留衬里密封面厚度余量。三通、四通等管件在管线设计中，与直管连接处需考虑约15mm的连接补偿尺寸。
3. 典型尺寸参考（模压工艺）
公称通径DN 三通/四通长度L（mm） 三通高度H（mm）
25 90 180
50 120 240
100 150 300
150 230 460
200 205 410
300 305 610
注：以上为参考尺寸，实际以厂商图纸为准
六、安装使用注意事项
为确保产品性能与使用寿命，安装维护时请注意以下事项：
法兰连接方式：衬四氟三通、四通的连接方式均为法兰连接，管道内衬后无法进行攻丝等操作，必须采用法兰连接保证密封性能。
活套法兰建议：建议在管线拐角位置或安装空间受限处使用活套法兰，可有效避免安装过程中出现法兰孔不对齐的情况。
保护密封面：安装前请勿擅自拆除法兰端面保护盖板，防止PTFE衬里层及法兰面受到磕碰划伤。
螺栓对称紧固：安装时法兰螺母应按对角线方向均匀旋紧，严禁单侧一次性锁死，以免造成局部应力过大损坏衬里层。
禁止高温焊接：严禁在已安装管件本体上进行焊接或切割作业，以免高温破坏PTFE衬里层。
