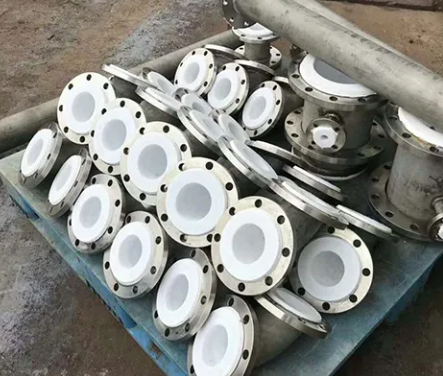

衬四氟弯头是一种钢塑复合管件产品，由外部碳钢（20#无缝钢管）基体与内部聚四氟乙烯（PTFE/F4）衬里复合而成。该产品用于管道系统中的转角连接，可改变管路方向，常见角度包括45°、90°、120°等。产品结合了钢管的机械强度与PTFE材料的耐腐蚀特性，广泛应用于化工、制药、石油、冶金、环保等行业的腐蚀性介质输送管路系统。
二、核心性能参数
以下为产品的主要技术指标：
1. 适用温度范围
介质工作温度范围为 -100℃ 至 250℃。在强腐蚀介质条件下，常规使用温度范围为 -60℃ 至 200℃。
2. 适用压力条件
正压承受能力：常规设计可承受 ≤2.5MPa 的工作压力
负压承受能力：常温条件下可耐 -0.07MPa 至 -0.098MPa 的负压工况
压力等级：产品可按 PN1.0MPa、PN1.6MPa、PN2.5MPa 等压力等级供货
3. 规格范围
公称通径范围：DN25 - DN500（1英寸至20英寸），更大口径可按设备类定制
常见规格：DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300等
角度规格：45°弯头、90°弯头、120°弯头等
4. 耐腐蚀特性
PTFE材料具有优良的化学稳定性。除熔融金属锂、钾、钠、三氟化氯、高温下的三氟化氧、高流速液氟外，该产品能够耐受包括浓硝酸、王水在内的几乎所有化学介质腐蚀。
三、产品结构特点
1. 整体模压成型工艺（弯头/三通/四通）
对于形状不规则的弯头、三通等管件，采用模压四氟工艺，将优质PTFE粉料直接模压入钢件内壁，经高温烧结成型。该工艺使衬里层完全成为一个整体，无拼缝、无需焊接，显著提高了产品的密封性和抗渗透能力。
2. 钢衬复合结构
外部为20#碳钢无缝钢管壳体，提供足够的机械强度和承压能力；内部为PTFE衬里层，提供耐腐蚀保护，实现强度与防腐的有机结合。
3. 衬里厚度参数
模压工艺（弯头类）：衬里厚度约 5mm - 10mm，与管件规格相关
紧衬工艺（直管类）：衬里厚度约 3mm
4. 法兰翻边设计
弯头两端均带有PTFE翻边和标准法兰，便于与管路系统连接。法兰标准可按HG/T20592、GB、ANSI、JIS、DIN等标准生产。
四、主要应用场景
本产品适用于以下工况条件：
强酸强碱类腐蚀性介质输送（硫酸、盐酸、硝酸、氢氟酸、王水等）
有机溶剂及强氧化剂输送
高温腐蚀性气体和液体输送
制药、化工行业强腐蚀性物料输送
钢衬四氟弯头在以下方面具有优势：适用于高温下强烈腐蚀性气体和液体的输送，这是其他钢塑复合管和金属管在某些工况下难以满足的技术要求。
五、执行标准
标准类别 标准编号 标准名称
衬里管件标准 GB/T 26500-2011 《氟塑料衬里钢管、管件通用技术要求》
法兰标准 HG/T 20592-2009 《钢制管法兰（PN系列）》
钢管标准 GB/T 8163 《输送流体用无缝钢管》
基体管件标准 GB/T 12459-2017 《钢制对焊管件 类型与参数》
六、安装与使用注意事项
为确保产品性能与使用寿命，请注意以下事项：
1. 保护法兰密封面
管件法兰盖板不能随意拆开，除非已准备与管路连接。否则PTFE法兰面可能因温差、异物造成磕碰划伤或扭曲变形，影响密封效果。如因检验需要移动盖板，检验后应立即将盖板重新复位。
2. 螺栓对称紧固
安装时法兰螺母应按对角线方向（对称）依次均匀旋紧，并配以适当力矩，严禁单侧一次性锁死。
3. 泄漏处理
产品在较高温度下发生泄漏时，应首先将系统温度降至室温后，再查明原因进行维修。若法兰密封面发生泄漏且螺母已锁紧，可放松泄漏位置螺母半圈，再将其对侧施以同样力矩再次锁紧。
4. 禁止高温焊接
不允许在已安装的管件本体上进行焊接或切割作业，以免高温破坏PTFE衬里层。确需动火时应通知衬里方到场，动火后损坏处应及时修补。
5. 长度补偿预留
弯头与直管连接处需预留约15mm的连接补偿尺寸；弯头与弯头或弯头与三通连接处需预留约20mm的连接补偿尺寸，以保证现场安装时不会产生较大误差。
6. 小口径通径注意
对于小口径弯头（DN≤65），为保证实际通径满足设计要求，钢壳基体需选用大一个规格的钢管与法兰组焊。
七、参考尺寸参数（90°弯头，ANSI标准）
规格（英寸） 公称通径（DN） 中心至端面距离A（mm） 中心至端面距离B（mm）
1/2 15 70 45
3/4 20 80 45
1 25 89 58
1-1/2 40 102 58
2 50 114 64
3 80 140 76
4 100 165 102
6 150 203 127
8 200 228 140
10 250 280 165
12 300 305 191
注：以上为参考尺寸，实际以厂商图纸为准
说明：以上数据均引用自行业公开技术资料及国家标准（GB/T 26500-2011、HG/T 20592-2009等）。具体采购时建议向厂商索取正式检测报告和质保书，并根据实际工况（介质成分、温度、压力、是否负压等）进行选型确认。负压工况使用请在订货时明确说明，厂商将按耐负压工艺进行加工。
