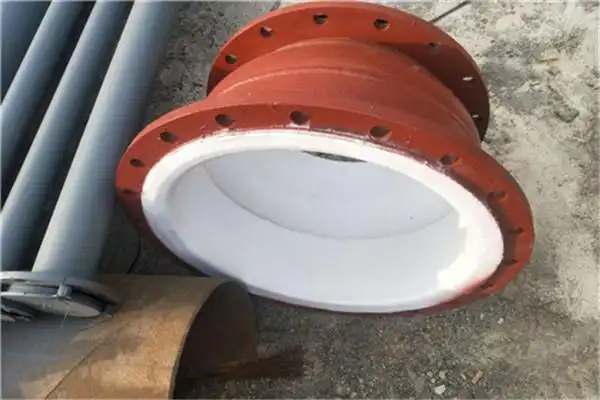

衬塑大小头是一种钢塑复合管件产品，由外部碳钢（通常为20#无缝钢管）基体与内部塑料衬里层复合而成。该产品用于连接不同口径的管道，实现变径传输。根据衬里材料的不同，可分为钢衬PE（聚乙烯）大小头、钢衬PO（聚烯烃）大小头、钢衬PP（聚丙烯）大小头等。
产品结合了钢结构的承压能力与塑料材质的耐腐蚀特性，广泛应用于化工、石油、制药、冶金、电力、环保等行业的腐蚀性介质输送管路系统。
二、核心性能参数
以下为产品的主要技术指标：
1. 适用温度范围
不同衬里材料的适用温度有所不同：
衬里材料 适用温度范围
PE（聚乙烯） -40℃ 至 80℃
PP（聚丙烯） -20℃ 至 110℃
PO（聚烯烃） -40℃ 至 110℃
常规PE衬塑产品可在 -40℃ 至 110℃ 范围内使用。
2. 适用压力条件
工作压力：常规设计可承受 ≤1.6MPa 的工作压力
负压承受能力：产品设计可承受一定负压，具体需根据口径和工艺确认
压力等级：可按PN1.0MPa、PN1.6MPa、PN2.5MPa等压力等级供货
3. 衬里厚度参数
根据公称通径不同，衬里层厚度有所不同：
公称通径（DN） 衬里层厚度
DN25 - DN50 3mm
DN65 - DN100 5mm
DN125 - DN200 7mm
DN250 - DN400 9mm
设备类 8±1mm
4. 规格范围
公称通径范围：DN25 - DN6000，可根据用户需求定制
常见规格：DN25×15、DN32×25、DN40×25、DN50×25、DN65×50、DN80×65、DN100×80、DN150×100等
结构形式：同心大小头、偏心大小头
5. 耐腐蚀特性
衬塑层具有优良的耐化学腐蚀性能，可耐受酸、碱、盐及多种腐蚀性介质的侵蚀。PE、PP、PO等衬里材料对大多数酸、碱、盐类介质具有良好的耐受性，适用于输送腐蚀性气体、液体及固体粉末的工艺管道。
三、产品结构特点
1. 钢衬复合结构
外部为20#碳钢无缝钢管壳体，提供足够的机械强度和承压能力；内部为塑料衬里层提供耐腐蚀保护，实现强度与防腐的有机结合。
2. 整体注塑成型
钢塑复合管件采用整体钢壳，内部塑料一体化注塑成型，没有塑料焊缝，衬里层与钢壳结合牢固，不易脱落。
3. 滚塑/模塑工艺
根据产品规格和衬里材料的不同，可采用滚塑（旋转成型）或模塑工艺加工。滚塑工艺使衬里层厚度均匀、无内应力、无接缝。
4. 管壁光滑
衬塑层表面光滑，摩擦系数小（约0.001），可有效提高输送效率，同时具有不结垢、不易滋生微生物的特点。
5. 法兰连接设计
产品两端采用标准法兰连接，法兰标准可按HG/T20592、GB、ANSI、JIS、DIN等标准生产，便于与管路系统连接。
四、衬里材料对比
衬里材料 适用温度 主要特点 适用介质
PE（聚乙烯） -40℃ ~ 80℃ 成本较低，耐酸碱性能好 常温酸、碱、盐溶液
PP（聚丙烯） -20℃ ~ 110℃ 耐温性能较好，耐腐蚀 较高温度腐蚀性介质
PO（聚烯烃） -40℃ ~ 110℃ 综合性能优良，耐温范围宽 多种腐蚀性介质输送
五、执行标准
标准类别 标准编号 标准名称
制造验收规范 HGJ92-90 衬塑设备制造验收规范
衬里管件标准 GHJ33-91 衬塑管件技术条件
法兰标准 GB2555-81 一般用途管法兰
焊接标准 GB/T4709-92 钢制压力容器焊接规程
焊缝标准 GB13985-88 焊缝质量标准
六、质量检测要求
产品出厂前需进行电火花探伤检测，具体要求如下：
检测设备：JG-873型电火花微孔探伤仪
输出电压：5KV - 30KV
检测速度：探头在衬里层表面移动速度不超过50mm/s
合格标准：以不击穿为合格
七、主要应用场景
本产品适用于以下工况条件：
行业领域 典型应用
化工行业 酸、碱、盐制造业，腐蚀性介质输送
石油工程 含油污水、气田污水、油气混合物输送
电力工程 电厂工艺用水、化水、废渣、粉煤灰输送
制药行业 腐蚀性介质、污水、废水输送
矿山行业 矿粉、矿浆、尾矿排放
市政行业 给水、饮用水、消防水、污水处理
农业灌溉 深井管、排水管、灌溉给水管
八、安装与使用注意事项
为确保产品性能与使用寿命，请注意以下事项：
1. 保护法兰密封面
安装前请勿擅自拆除法兰端面保护盖板，防止衬里层及法兰面受到磕碰划伤。
2. 螺栓对称紧固
安装时法兰螺母应按对角线方向均匀旋紧，严禁单侧一次性锁死，以免造成局部应力过大损坏衬里层。
3. 禁止高温焊接
严禁在已安装管件本体上进行焊接或切割作业，以免高温破坏塑料衬里层。
4. 负压工况需说明
若在负压条件下使用，请在订购时明确说明，厂家将按耐负压工艺进行加工。
5. 质保服务
常规产品质保期为1年，质保期内质量问题可享受免费维修服务。
九、产品优点
耐腐蚀性能好：衬塑层具有优良的耐化学腐蚀性能，适用于多种腐蚀性介质
机械强度高：外部钢壳提供了与普通钢管相当的机械强度
不结垢：衬塑层表面光滑，不易结垢，不滋生微生物
耐候性好：适用沙漠、盐碱等苛刻环境
使用寿命长：耐化学腐蚀、耐土壤和海洋生物腐蚀
安装方便：安装工艺成熟，与普通管件安装方式相同
