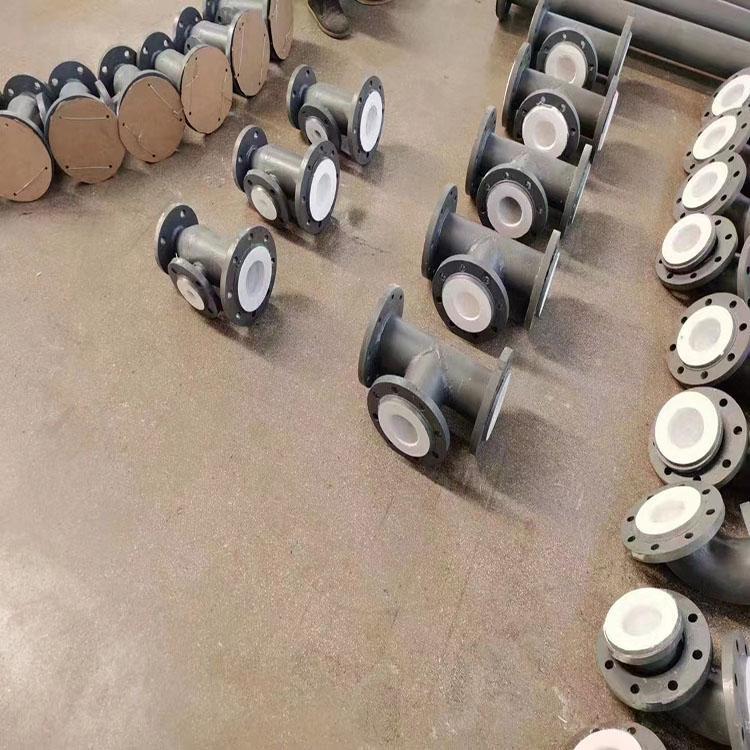

衬塑三通、四通是一种钢塑复合管件产品，由外部碳钢（通常为20#无缝钢管或玛钢件）基体与内部塑料衬里层复合而成。三通用于主管道与支管的三向连接，四通则用于四向管道分流或汇集。
该产品结合了钢管的机械强度与塑料材料的耐腐蚀特性，具有承压能力强、耐腐蚀性能好、不结垢等特点。产品分类依据CJ/T 137-2008标准，三通代号为C130（等径）和C130R（异径），四通代号为C180（等径）和C180R（异径）。
产品广泛应用于化工、石油、制药、冶金、电力、环保、给排水等行业的腐蚀性介质输送管路系统。
二、产品分类
1. 按衬里材料分类
衬里材料 代号 适用温度 主要特点
PE（聚乙烯） SP-C-PE -40℃ ~ 80℃ 成本较低，耐酸碱性能好
PP（聚丙烯） SP-C-PP -20℃ ~ 110℃ 耐温性能较好
PO（聚烯烃） SP-C-PO -40℃ ~ 110℃ 综合性能优良，耐温范围宽
PVC（聚氯乙烯） SP-C-PVC 0℃ ~ 60℃ 耐化学腐蚀性能优良
2. 按管件形式分类（依据CJ/T 137-2008）
管件名称 代号 说明
等径三通 C130 三个端口规格相同
异径三通 C130R 主管与支管规格不同
等径四通 C180 四个端口规格相同
异径四通 C180R 端口规格存在差异
3. 按基体材质分类
类型 适用规格 连接方式
衬塑玛钢三通/四通 DN15-DN100 螺纹连接
衬塑焊接三通/四通 DN25-DN1200 法兰连接、沟槽连接
三、核心性能参数
以下为产品的主要技术指标：
1. 适用温度范围
衬里材料 适用温度
PE（聚乙烯） -40℃ 至 80℃
PP（聚丙烯） -20℃ 至 110℃
PO（聚烯烃） -40℃ 至 110℃
2. 适用压力条件
常规工作压力：≤1.6MPa
负压承受能力：产品设计可承受一定负压工况
高压工况：1.6MPa~2.5MPa应采用无缝钢管基体，法兰或沟槽连接
3. 衬里厚度参数
公称通径（DN） 衬里层厚度
DN25 - DN50 3.0mm - 4.0mm
DN65 - DN100 4.5mm - 5.0mm
DN125 - DN200 5.5mm - 7.0mm
DN250 - DN400 6.5mm - 9.0mm
4. 规格范围
公称通径范围：DN15 - DN1200，可根据用户需求定制
常见规格：DN25、DN32、DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300
四、产品结构特点
1. 整体注塑成型工艺
管件（包括三通、四通）全部采用整体钢外壳，内衬塑料采用整体压注/注塑成型，没有塑料焊缝，衬里层与钢壳结合牢固，不易脱落。
2. 滚塑/模塑工艺
根据产品规格和衬里材料的不同，可采用滚塑（旋转成型）或模塑工艺加工。滚塑工艺使衬里层厚度均匀、无内应力、无接缝。
3. 钢衬复合结构
外部为钢制壳体（20#无缝钢管或玛钢件），提供足够的机械强度和承压能力；内部为塑料衬里层提供耐腐蚀保护。
4. 管壁光滑
衬塑层表面光滑，摩擦系数约0.001，可有效提高输送效率，同时具有不结垢、不易滋生微生物的特点。
5. 法兰翻边设计
衬塑三通、四通端口带有塑料翻边，覆盖在钢法兰密封面上，确保连接处的密封可靠性。
五、外形尺寸参数
以下为衬塑三通、四通的参考尺寸（依据行业通用规格）：
三通外形尺寸
公称通径DN 横总长L（mm） 垂直高H（mm）
25 180 90
32 180 90
40 200 100
50 250 125
65 260 130
80 280 140
100 300 150
125 380 190
150 440 220
200 450 225
250 526 263
300 530 265
四通外形尺寸
公称通径DN 横直长L（mm） 垂直高H（mm）
25 180 90
32 180 90
40 200 100
50 250 125
65 260 130
80 280 140
100 300 150
125 380 190
150 440 220
200 450 225
250 526 263
300 530 265
*注：以上为参考尺寸，实际以厂商图纸为准。部分规格四通也可按照“横总长=2×垂直高”的等边结构制作。*
六、执行标准
标准类别 标准编号 标准名称
产品标准 GB/T 28897-2021 《流体输送用钢塑复合管及管件》
衬塑管件标准 CJ/T 137-2008 《给水衬塑可锻铸铁管件》
制造验收规范 HGJ92-90 衬塑设备制造验收规范
管件标准 GHJ33-91 衬塑管件技术条件
法兰标准 GB/T 2555-81 一般用途管法兰
焊接标准 GB/T 4709-92 钢制压力容器焊接规程
焊缝标准 GB13985-88 焊缝质量标准
饮用水卫生标准 GB/T 17219 生活饮用水输配水设备及防护材料的安全性评价标准
七、质量检测要求
衬塑三通、四通出厂前需进行以下质量检测：
1. 电火花探伤检测
检测设备：JG-873型电火花微孔探伤仪
输出电压：5KV - 30KV
探头移动速度：≤50mm/s
合格标准：以不击穿为合格
2. 外观检测
衬里层应光滑平整，无气泡、裂纹、杂质
法兰密封面应平整，无损伤
八、主要应用场景
行业领域 典型应用
化工行业 酸、碱、盐制造业，腐蚀性介质输送管道
石油工程 含油污水、气田污水、油气混合物输送
电力工程 电厂工艺用水、化水、废渣、粉煤灰输送
制药行业 腐蚀性介质、污水、废水输送
矿山行业 矿粉、矿浆、尾矿排放
环保行业 污水处理系统、饮水工程
给排水工程 生活给水系统、消防用水系统
九、安装与使用注意事项
为确保产品性能与使用寿命，安装维护时请注意以下事项：
1. 连接方式选择
螺纹连接：适用于DN≤100mm的衬塑玛钢管件，工作压力不应大于1.0MPa。管端螺纹加工后应进行防腐处理，宜采用防锈密封胶和聚四氟乙烯生料带缠绕螺纹。
法兰连接：适用于DN>100mm或高压工况，法兰垫片材质应与输送介质性质相匹配。
沟槽连接：适用于DN>65mm的钢塑管，管端应使用专用滚槽机加工成环形沟槽，通过卡箍连接。
2. 保护法兰/螺纹密封面
安装前请勿擅自拆除端面保护盖板，防止衬里层及密封面受到磕碰划伤
螺纹连接的管件，安装前应检查管件内橡胶密封圈或厌氧密封胶
3. 搬运与存放
搬运时不得抛掷、拖拽，避免与硬物或利器撞击
避免与火焰或高温物体接触
气温降至-5℃以下时，管材应存放在室内并做好防冻措施
4. 禁止事项
严禁在已安装管件本体上进行焊接或切割作业，以免高温破坏塑料衬里层
不得使用未衬塑的可锻铸铁管件进行连接
5. 负压工况说明
若在负压条件下使用，请在订购时明确说明，厂家将按耐负压工艺进行加工。
