衬塑弯头是一种钢塑复合管件产品，由外部金属基体（可锻铸铁或碳钢）与内部塑料衬里层复合而成。该产品用于管道系统中的转角连接，可改变管路方向，常见角度包括45°、90°等。产品结合了金属的机械强度与塑料材料的耐腐蚀特性，具有强度高、耐腐蚀性强、化学性能稳定等特点。
产品广泛应用于建筑给排水、消防、暖通空调、化工等领域的管路系统。
二、产品分类
1. 按基体材质分类
类型 适用规格 连接方式 主要应用
衬塑玛钢弯头 DN15-DN100 螺纹连接 建筑给排水、消防

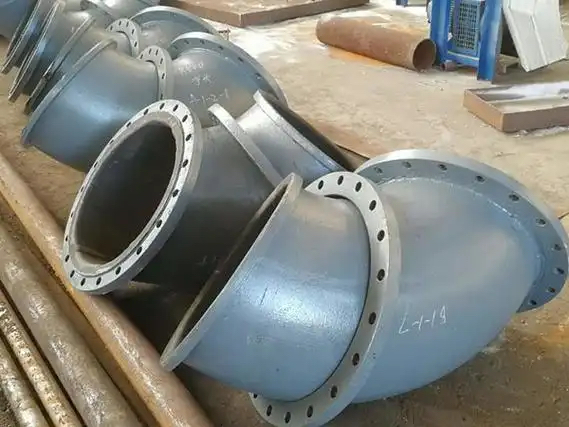

衬塑碳钢弯头 DN25-DN1200 法兰连接、沟槽连接 化工、工业管道
2. 按连接方式分类
连接方式 适用规格 特点
螺纹连接 DN15-DN100 安装便捷，适用于小口径管道
沟槽连接 DN50-DN300 安装效率高，适用于消防、给水工程
法兰连接 DN25-DN1200 适用于大口径及高压工况
3. 按衬里材料分类
衬里材料 适用温度 主要特点
PE（聚乙烯） 0℃~70℃ 卫生环保，符合食品级要求
PP（聚丙烯） -20℃~110℃ 耐温性能较好
PO（聚烯烃） -40℃~110℃ 综合性能优良
PTFE（聚四氟乙烯） -100℃~250℃ 耐温及耐腐蚀性能优异
三、核心性能参数
以下为产品的主要技术指标：
1. 适用温度范围
不同衬里材料的适用温度有所不同：
衬里材料 适用温度 说明
PE（聚乙烯） 0℃ 至 70℃ 冷水用
PP（聚丙烯） -20℃ 至 110℃ 热水可用
PO（聚烯烃） -40℃ 至 110℃ 综合性能优良
2. 适用压力条件
常规工作压力：≤1.6MPa（供水系统）
公称压力等级：PN1.6MPa、PN2.5MPa
负压承受能力：常温条件下可耐70KPa负压
3. 规格范围
螺纹连接衬塑弯头（玛钢） ：
公称通径 英寸规格 连接螺纹
DN15 1/2" 内螺纹
DN20 3/4" 内螺纹
DN25 1" 内螺纹
DN32 1-1/4" 内螺纹
DN40 1-1/2" 内螺纹
DN50 2" 内螺纹
DN65 2-1/2" 内螺纹
DN80 3" 内螺纹
DN100 4" 内螺纹
沟槽连接衬塑弯头：
公称通径 外径规格 公称压力
DN50 Φ60 1.6MPa
DN65 Φ76 1.6MPa
DN80 Φ89 1.6MPa
DN100 Φ114 1.6MPa
DN125 Φ140 1.6MPa
DN150 Φ165 1.6MPa
DN200 Φ219 1.6MPa
DN250 Φ273 1.6MPa
DN300 Φ325 1.6MPa
4. 弯头角度
90°弯头（最常见）
45°弯头
变径弯头（两端规格不同）
四、产品结构特点
1. 钢塑复合结构
外部为可锻铸铁或碳钢基体，提供机械强度和承压能力；内部为塑料衬里层，提供耐腐蚀保护。
2. 内衬工艺
采用热镀锌玛钢或碳钢基体，内衬PP（聚丙烯）、PE（聚乙烯）或PTFE（四氟乙烯），按国标经特殊工艺加工成型。
3. 内衬材料标准
内衬材料使用高标准原料形成PPR/PE内衬，卫生环保，符合食品级卫生要求。
4. 表面处理
外表面采用热镀锌工艺，形成锌铁合金层，具有较好的防腐性能。
五、执行标准
标准类别 标准编号 标准名称
产品标准 GB/T 28897-2021 《流体输送用钢塑复合管及管件》
衬塑管件标准 CJ/T 137-2008 《给水衬塑可锻铸铁管件》
管件通用标准 GB/T 3287-2011 可锻铸铁管路连接件
沟槽管件标准 相关行业标准 沟槽式连接管件
六、质量要求
1. 螺纹精度
螺纹口径、轴线夹角高于国家标准，施工难度小，密封效果好，管道不易倾斜。
2. 防腐性能
先进的镀锌工艺形成锌铁合金层，耐腐蚀性能较优。
3. 材质保障
使用高标准原材料，铸造高强度产品，安装不易断裂。
4. 卫生性能
内衬材料符合食品级卫生要求，具有卫生涉水批件资质。
七、主要应用场景
行业领域 典型应用
建筑给排水 生活给水系统、热水系统
消防工程 消防用水管道系统
暖通空调 空调循环水系统
化工行业 腐蚀性介质输送
市政工程 供水管网、排水系统
工业领域 压缩空气、工业用水输送
八、安装与使用注意事项
1. 螺纹连接安装
安装时需在螺纹处缠绕生料带或麻丝以加强密封性能
螺纹应紧固到位，避免渗漏
螺丝口不易滑丝，但需注意用力适度
2. 沟槽连接安装
使用专用滚槽机加工管端沟槽
采用卡箍连接，安装效率高
适用于大口径管道系统
3. 使用注意
产品适用于输送自来水的一般管路
不可用于超出产品温度范围的高温介质
避免与尖锐物体碰撞，防止内衬层损坏
4. 维护保养
定期检查连接处有无渗漏
检查外表面镀锌层有无破损
发现问题及时维修或更换
九、产品优势
耐腐蚀性能好：内衬塑料层具有优良的耐化学腐蚀性能
机械强度高：外部金属基体提供与普通管件相当的机械强度
卫生环保：内衬材料符合食品级卫生要求，不结垢、不滋生微生物
安装方便：安装工艺成熟，与普通管件安装方式相同
使用寿命长：耐化学腐蚀、耐土壤腐蚀
螺纹精度高：施工难度小，密封效果好
产品系列全：可满足不同规格、不同压力等级的需求
